Exercice corrigé sur Grafcet fonctionnement parallèle - branchement ET

branchement ET (fonctionnement parallèle) Cahier des charges : après appui sur départ cycle « dcy », les chariots partent pour un aller-retour. Un nouveau départ cycle ne peut se faire que si les deux chariots sont à gauche. CH1, CH2 : chariot 1, 2 g : capteur « position gauche » d : capteur « position droite » G : action « aller à gauche » D : action « aller à droite » ► Voi...

Read More

Solution d'exercice sur Grafcet fonctionnement parallèle - branchement ET

Solution 1 : Solution 2 : C’est quoi un Grafcet : Contrairement à un langage de programmation SPS, tel que SFC, GRAFCET est un langage de description graphique qui décrit le comportement logique et le fonctionnement d'un système de contrôle ou d'un processus, indépendamment de la mise en œuvre technique du logiciel et du matériel...

Read More

Exercice corrigé sur Grafcet Un processus chimique

Considérons un processus chimique simple qui combine deux réactifs pour produire le résultat final. Il pourrait fonctionner en versant d'abord suffisamment d'un réactif dans un récipient pour atteindre un niveau particulier, puis en versant suffisamment de deuxième réactif jusqu'à ce qu'un second niveau soit atteint (tout en mélangeant les deux réactifs), puis en versant le produit. Abréviations:Niveaux: L0, L1, L2Vannes: V1, V2, V3Réactifs:...

Read More

Solution d'exercice sur Grafcet Un processus chimique

C’est quoi un Grafcet : Contrairement à un langage de programmation SPS, tel que SFC, GRAFCET est un langage de description graphique qui décrit le comportement logique et le fonctionnement d'un système de contrôle ou d'un processus, indépendamment de la mise en œuvre technique du logiciel et du matériel. Le Grafcet est donc un langage graphique représentant le fonctionnement d'un automatisme par un ensemble :    -  d'é...

Read More

Exercice corrigé du Grafcet - Un monte charge

Un monte charge, programmé pour desservir régulièrement les trois niveaux d'une société, se trouve à la mise sous tension au niveau 1, les portes ouvertes. L'opérateur lance le cycle en appuyant sur un bouton de départ cycle Dcy. Il y a alors, au bout d'un temps T0 de 5s, la fermeture des portes, la montée de la cabine jusqu'au niveau 2 puis l'ouverture des portes. Il y séjourne pendant un temps T1 de 5mn. Enfin il monte au niveau 3, y reste pe...

Read More

La corrigée d'exercice du Grafcet - Un monte charge

1) Chercher le GRAFCET de spécifications fonctionnelles correspondant à ce fonctionnement en prenant soin de respecter les règles d'évolutions.GRAFCET FONCTIONNEL :  2) Chercher le GRAFCET de spécifications technologiques. GRAFCET TECHNOLOGIQUE ...

Read More

Solution du problème : Écluse

1. Je vais essayer d’expliquer un peu comment on peut voir les choses. Dans le problème 1 on cherche à effectuer les transferts suivants :  Vous pouvez voir qu’à la fin, l’écluse est laissée dans la même position que la position initiale. Dans le problème 2 c’est un peu plus compliqué puisqu’il faut envisager deux sens. C'est-à-dire que les bateaux peuvent monter ou descendre. Une solution simpliste consisterait à faire les...

Read More

Exercice corrigé du grafcet : probléme

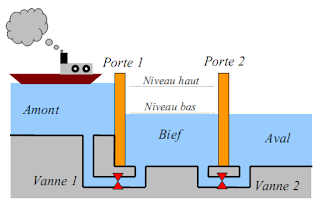

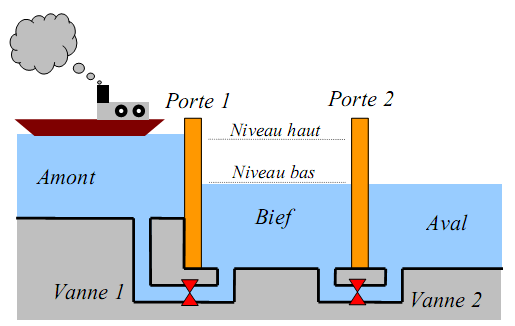

Soit l’écluse représentée au dessous.  On considère le cas où une péniche se présente en amont.Le batelier doit appuyer un bouton sur le quai (Bouton amont) pour pouvoir passer de l’amont au bief (partie centrale)Une fois que le batelier aura appuyé sur ce bouton, la porte 2 va se fermer (si elle est déjà fermée, comme sur la figure, alors tant mieux, cette étape sera plus vite terminée !)Puis la vanne 1 va s’ouvrir jusqu’à ce que le ni...

Read More

Exercice corrigé sur Grafcet à séquences simultanées : aiguillage en ET

Grafcet à séquences simultanées : aiguillage en ET  MACHINE SPÉCIALE D'USINAGE Cahier des charges  Cycle de fonctionnement : Si on appuie sur le bouton de départ cycle (dcy) quand les têtes d'usinages sont en position arrière, queles vérins d'éjection et de serrage sont reculés et qu'une pièce est présente, le système serre la pièce.On effectue alors simultanément les deux usinages.- le fraisage : la fraise avance...

Read More

Grafcet à séquences simultanées

Grafcet à séquences simultanées : aiguillage en ET Rappel :Un automatisme est représenté par un grafcet à séquences simultanées lorsque sonfonctionnement utilise simultanément plusieurs séquences de ce grafcet.1) Divergence en ET  Si l'étape 2 est active et que m = 1 alors les étapes 3 et 10 sont activées tandis que l'étape 2 est désactivée.  2) Convergence en ET  Si les étapes 8 et 15 sont actives et que a = 1...

Read More

Exercice corrigé sur Grafcet avec choix de séquences

Grafcet avec choix de séquences : aiguillage en OU TRI DE PIÈCESCahier des charges : Cycle de fonctionnement : -  Quand le système est en fonctionnement (bouton bistable m à 1) le tapis apporte une pièce.-  Quand la pièce est contre le poussoir 2, on a 2 possibilités :-  Si la pièce est pyramidale, le poussoir 1 la pousse dans le bac 1.-  Si la pièce est prismatique, le poussoir 2 se recule et le tapis fai...

Read More

La solution d'Exercice sur Grafcet avec choix de séquences

 Grafcet avec choix de séquences : aiguillage en OURappel :Un automatisme est représenté par un grafcet avec choix de séquences lorsque son fonctionnement peut utiliser plusieurs séquences au choix.Ce choix peut se faire à partir d'informations venant du système lui-même ou sur ordre de l'opérateur.1) Divergence en OU  L'étape 2 est active.  Les transitions (1) et (2) sont donc validées.Quand r = 1 il y a 2 possibilités :- Si m...

Read More

Exercice automate Chronogramme

Soit le réseau ladder suivant :vq1: Compléter le chronogramme ci-dessous en fonction du cycle de scrutation api représenté. q1: Compléter le chronogramme ci-dessous en fonction du cycle de scrutation api représenté. q2: Si le temps de scrutation automate est de 50ms, combien de temps %M0 reste-t-il à 1 ?q3: Expliquer à quoi peut correspondre %M0. Donner un exemple d’utilisation de ce type de structure Ladde...

Read More

Exercice corrigé du Grafcet linéaire

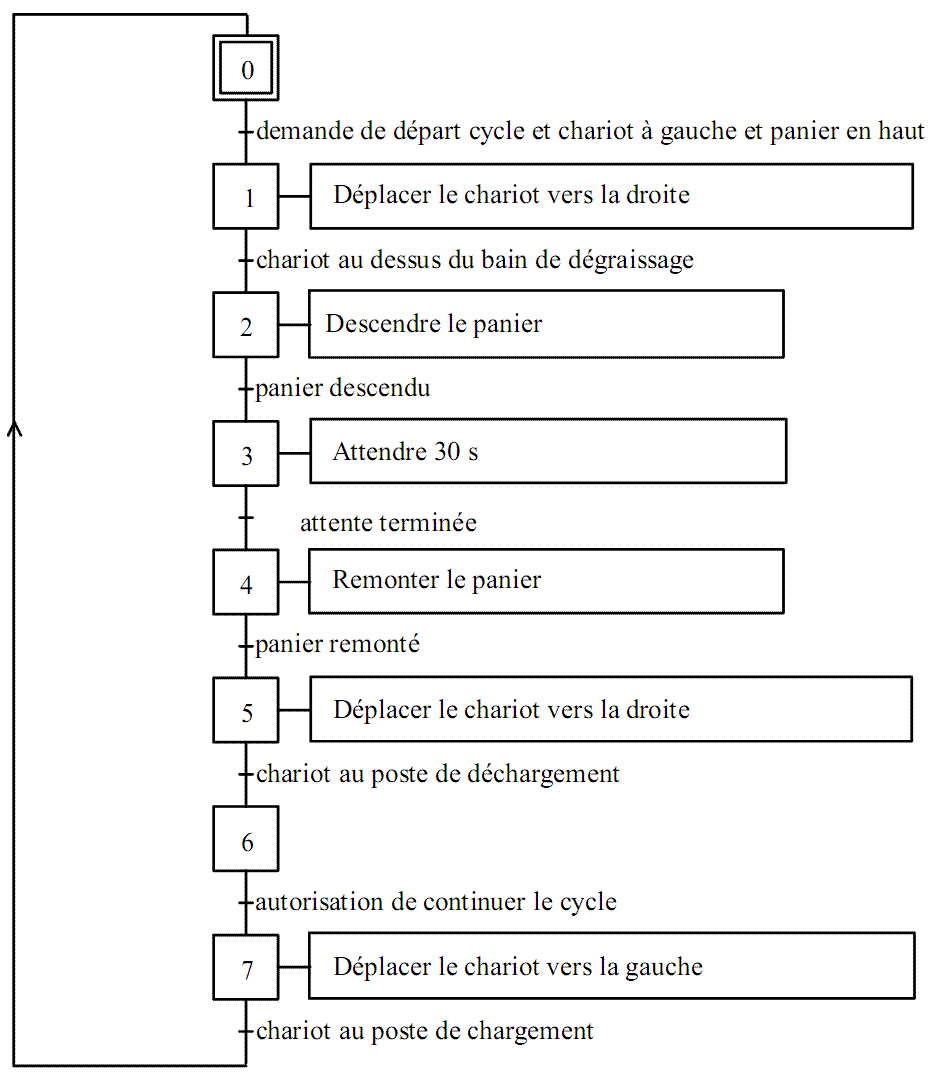

Cahier des charges :  Fonctionnement : Un chariot se déplace sur un rail et permet, en se positionnant au-dessus d'une cuve, de nettoyer des pièces contenues dans un panier en les trempant dans un bac de dégraissage. Cycle détaillé : •  Quand le chariot est en haut à gauche et que l'on appuie sur le bouton de départ du cycle (dcy), le chariot va au-dessus du bac de dégraissage. •  Le panier descend alors da...
